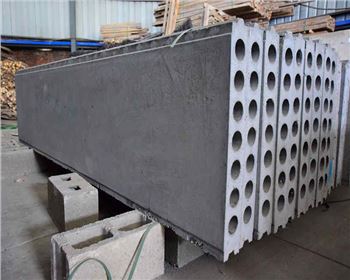

隨著(zhù)國家對墻體材料的限制，人們對居住條件的觀(guān)念更新，剪力墻、框架結構建筑工程大量出現，新型墻體材料以其節能、利廢、省土、輕質(zhì)等特點(diǎn)，在剪力墻、框架結構建筑上得到廣泛的應用。尤其是膠凝材料制品價(jià)廉物美，成為輕質(zhì)墻體材料的主導產(chǎn)品，GRC隔墻板是其中的重要一員，GRC中文名稱(chēng)是玻璃纖維增強水泥制品，是一種以耐堿玻璃纖維為增強材料、水泥砂漿為基體材料的纖維水泥復合材料。從輕質(zhì)墻材在區內廣泛應用十幾年的情況來(lái)看，輕質(zhì)墻材墻面的裂縫問(wèn)題一直是困擾生產(chǎn)企業(yè)的一大難題，不僅直接影響了工程觀(guān)感質(zhì)量，而且嚴重制約了輕質(zhì)墻材更廣泛的大量應用。下面，根據自己在GRC墻板生產(chǎn)及安裝過(guò)程中總結的經(jīng)驗和教訓，談一談GRC輕質(zhì)墻體裂縫的產(chǎn)生原因及解決方法。

1、 GRC輕質(zhì)墻體裂縫的產(chǎn)生原因

GRC輕質(zhì)墻體裂縫有墻體開(kāi)裂和面層開(kāi)裂之分，主要表現狀態(tài)可分為四種，即水平裂縫、垂直裂縫、八字形裂縫和無(wú)規則的階梯形裂縫交叉裂縫等。墻面裂縫從產(chǎn)生原因上分析主要為空鼓、干濕收縮、冷熱收縮、應力集中、撓度變形和沉降變形六種。其中空鼓、干濕收縮造成的墻面裂縫多、普遍，也比較難處理。而這些墻面裂縫原因又與墻體和面層材料、施工工藝及方法、設計要求等緊密聯(lián)系。

GRC輕質(zhì)墻體容重輕、吸水率高、收縮變形大、強度等級偏低，如采用普通砂漿抹灰，墻體與面層的物理力學(xué)性能差異較大，如兩者的線(xiàn)膨脹、線(xiàn)收縮系數相差很大，兩者的強度相差也較大，容易造成空鼓及干濕收縮，面層產(chǎn)生無(wú)規則的階梯形裂縫和交叉裂縫。GRC輕質(zhì)條板中所加入的輕骨料主要為膨脹珍珠巖、爐渣、廢聚苯顆粒、陶粒等，這些材料的加入，增加了板材的吸濕性，導致了在夏季高溫高濕和冬季的低溫低濕環(huán)境中的濕脹和干縮，如板縫等連接部位處理不當或墻體面積過(guò)大，即會(huì )在薄弱位置產(chǎn)生水平裂縫、垂直裂縫，這些墻體裂縫不僅是觀(guān)感質(zhì)量的問(wèn)題，而且會(huì )直接影響建筑物的抗震及使用功能。

GRC輕質(zhì)墻體與結構連接部位、門(mén)窗洞及預留洞的四角處于應力集中區，未采取合理連接構造措施；未對細部進(jìn)行特殊抗裂構造處理等，在建筑物允許的撓度和沉降變形及外力作用下，多產(chǎn)生八字形裂縫。施工工藝及方法不適當是GRC輕質(zhì)墻體產(chǎn)生裂縫的一個(gè)重要原因。施工作業(yè)人員缺少系統培訓和實(shí)踐經(jīng)驗，未按要求規范作業(yè)造成墻材連結不牢固減弱了墻體抗拉抗剪的能力；面層施工前墻體未做必需處理或處理不當造成面層粘結不牢固而空鼓；面層施工作業(yè)不合理等均會(huì )留下隱患造成墻面產(chǎn)生裂縫。

設計問(wèn)題也是輕質(zhì)墻材墻面產(chǎn)生裂縫的一個(gè)不可忽視的原因。設計者對GRC輕質(zhì)墻體的性能和標準的應用不熟悉，只重視強度設計而忽略抗裂構造措施，一般在強度方面作必要的計算后，針對構造措施，絕大部分引用國家標準或標準圖集，很少單獨提出有關(guān)防裂要求和措施，更沒(méi)有對這些措施的可行性進(jìn)行調查或總結，因此或多或少存在設計缺陷。

綜上所述，GRC輕質(zhì)墻體產(chǎn)生裂縫的原因很多，要從各方面認真分析、仔細研究，準確找出開(kāi)裂原因，合理制定防治墻面產(chǎn)生裂縫的技術(shù)措施并全面落實(shí)，才可能減少或有效根治GRC輕質(zhì)墻體產(chǎn)生裂縫的通病。

2、 GRC輕質(zhì)墻體裂縫的解決方法

根據GRC輕質(zhì)墻體裂縫的性質(zhì)及影響因素，主要從墻體和面層材料、施工工藝及方法、設計要求三方面著(zhù)眼，對不同材質(zhì)的墻體執行相應的生產(chǎn)安裝規范、標準，并制定具體有效的防裂技術(shù)措施，對施工作業(yè)人員進(jìn)行專(zhuān)業(yè)系統培訓，從產(chǎn)生墻面裂縫的各個(gè)源頭嚴格控制，GRC輕質(zhì)墻體裂縫問(wèn)題就能得到有效的控制。

GRC輕質(zhì)墻材的質(zhì)量性能有抗壓強度、收縮率、抗沖擊、耐火性等指標，對于墻體裂縫的產(chǎn)生影響大的是收縮率，而相對含水率是反映收縮性的重要指標。要解決輕質(zhì)墻材收縮率高而帶來(lái)的裂縫裂紋問(wèn)題，首先要求GRC輕質(zhì)墻材必須經(jīng)過(guò)標準養護時(shí)間方可出廠(chǎng)，使它的含水率達到適當的水平，杜絕使用收縮率不合格產(chǎn)品，對于面層材料的防裂技術(shù)措施可通過(guò)對輕質(zhì)墻材粘接和面層材料，如粉刷砂漿、面層膩子、涂料等進(jìn)行改性，提高它們某一方面的特性，如增加抗拉強度、增加抗撓曲強度等等，以期達到克服輕質(zhì)建材的自身及面層裂縫的問(wèn)題。

聚合物砂漿是比較適合輕質(zhì)墻材使用的一種新型粘結材料，它通過(guò)對砂漿添加一些具有特殊作用的高分子材料，改善砂漿的性能，使砂漿的彈性進(jìn)一步增強，延伸率根據需要可做到200%，同時(shí)提高砂漿的粘結力、強度等，用于輕質(zhì)墻材的粘結及面層處理能有效減少由于受濕度和溫度變化產(chǎn)生的漲縮而造成墻面裂紋的出現。纖維砂漿可以提高墻面粉刷材料的抗拉強度，它通過(guò)在普通水泥砂漿中添加強度高、化學(xué)性質(zhì)穩定并與砂漿有良好的親和性和結合力的專(zhuān)用纖維，可以改變砂漿的物理結構，形成微纖維水泥結晶交織結構，大幅度提高砂漿的抗拉強度，又不影響砂漿中各種材料的化學(xué)性能，能一定程度減少和阻止墻體裂縫的出現。

GRC輕質(zhì)條板表面較光滑，并有部分脫模劑殘留，除必要的清掃外，可采用涂刷界面劑的方法，確保墻體面層不起殼空鼓產(chǎn)生裂縫。輕質(zhì)墻材墻體與結構連接部位；預留洞口；墻面開(kāi)槽、開(kāi)洞安裝管線(xiàn)、線(xiàn)盒及插座；墻面吊掛重物處等薄弱位置，除用具備一定彈性的粘結材料填充外，還應在面層施工前覆蓋鋼絲網(wǎng)片或玻璃纖維網(wǎng)格布進(jìn)行局部增強處理。輕質(zhì)墻材強度較低難以承受門(mén)窗長(cháng)期震動(dòng)，門(mén)窗洞口四周應設置防裂混凝土梁柱框架或預制配套混凝土門(mén)窗邊框進(jìn)行組合安裝，可有效降低建筑物撓度和沉降變形及外力作用，減少門(mén)窗洞口四周墻面產(chǎn)生的裂縫。

解決GRC輕質(zhì)墻體裂縫問(wèn)題，還應以建筑設計為重點(diǎn)?？筛鶕嘘P(guān)規范的要求，結合各種墻體材料的特性，采用適合的粘結及面層材料和相應的構造措施，規范輕質(zhì)墻材的施工作業(yè)行為，從源頭上加以控制。有關(guān)部門(mén)可組織制定與各種輕質(zhì)墻材相適應的施工方法，并對這些技術(shù)措施的有效性進(jìn)行調查和總結，通過(guò)實(shí)踐檢驗來(lái)持續改進(jìn)GRC輕質(zhì)墻材施工規范，從根本上解決施工帶來(lái)的GRC輕質(zhì)墻體裂縫問(wèn)題。

目前我區GRC輕質(zhì)墻材發(fā)展還存在生產(chǎn)企業(yè)規模較小，技術(shù)力量薄弱，產(chǎn)品結構不合理，產(chǎn)品質(zhì)量偏差、檔次低，輕質(zhì)墻材市場(chǎng)管理不規范，與建筑產(chǎn)業(yè)現代化的要求不相適應等諸多問(wèn)題。要改變這一落后狀況，謀求快速發(fā)展，必須走新型工業(yè)化道路，向產(chǎn)業(yè)化、配套化、規?；较虬l(fā)展。生產(chǎn)企業(yè)要加強影響產(chǎn)品質(zhì)量的技術(shù)性問(wèn)題研究工作，解決各種質(zhì)量技術(shù)難題；要對生產(chǎn)設備進(jìn)行技術(shù)改造，積極引進(jìn)先進(jìn)生產(chǎn)技術(shù)和裝備，提高生產(chǎn)能力和生產(chǎn)水平；要加強施工技術(shù)人員培訓，不斷提高技術(shù)水平和實(shí)際操作能力，通過(guò)全方位的產(chǎn)品質(zhì)量提高和施工技術(shù)更新來(lái)解決GRC輕質(zhì)墻體裂縫問(wèn)題。

消除GRC輕質(zhì)墻體裂縫的質(zhì)量通病，是一項系統性很強的工作，必須要高標準的設計、高質(zhì)量的產(chǎn)品和輔助材料、高水平的施工管理作保證，通過(guò)相關(guān)各方共同努力來(lái)實(shí)現。
